DeepACO: A Robust Deep Learning-based Automatic Checkout System


這是一篇 CVPR workshop 的論文,我們一起來欣賞一下。

定義問題

近年來,零售業透過人工智慧與電腦視覺技術正經歷一場深刻轉型,其中自動結帳(Automatic Checkout, ACO)被視為最具變革性的應用場景之一。

理想中的 ACO 系統應能在顧客將商品置於結帳台的一瞬間:

即時辨識所有商品並準確輸出購物清單,全程中無需人為干預!

有這種好事?

現實中,要打造這樣的系統,要面臨的挑戰數不勝數:

  • 商品遮蔽與動態模糊
  • 高度相似的商品外觀
  • 漏檢(miss-detection)與誤分類(miss-classification)所造成的實質成本
  • 商品種類數量龐大,且上架與汰換頻繁,難以蒐集反映真實場景的訓練影像

傳統方法如背景相減、SIFT、HOG 特徵與 SVM 或隨機森林等分類器,無法有效處理遮蔽與光照變化等干擾,準確率表現有限。

即便進入深度學習時代,採用 Faster R-CNN、SSD、YOLO 等系列模型雖有顯著突破,但在實務部署中仍面臨許多難解瓶頸:

  • 單張圖片偵測準確不等於整段影片的商品計數精準;
  • 欲強化穩定性與一致性,勢必要導入多目標追蹤(Multi-Object Tracking, MOT)技術;

然而 MOT 本身也面臨大量計算成本、即時效能與 ID 維持困難的問題,特別是在線上 tracking-by-detection 模式下。

另一方面,ACO 任務的資料需求也與一般偵測任務不同,因其高度仰賴「多物體同框」、「遮蔽嚴重」、「視角與光線變化劇烈」的實境場景,而現有資料集如:

  • RPC:包含 8 萬張靜態與結帳場景圖片,共 200 類商品;
  • RP2K:超過 2,000 類商品、35 萬張實體拍攝圖片,聚焦於細粒度分類;
  • AI City Challenge Checkout:透過 3D 掃描建構合成資料,模擬實體陳列與變光場景,共產出 116,500 張圖片。

即便如此,這些資料集仍難完全覆蓋真實零售場域中不斷更新的商品樣貌。

那麼,面對這樣一個 高遮蔽、高混淆、高更新頻率 的極端應用場景,是否有可能打造出一個能穩定追蹤並精準計數的全流程 ACO 系統

本篇論文的作者就是打算來解決這個問題。

解決問題

資料合成

工欲善其事,必先利其器。

所以必須先搞定訓練資料的問題。

對於自動結帳系統(ACO)而言,最核心的能力即是:

準確預測任意商品組合中,每個商品的種類與數量

但是,如果要完全仰賴實體結帳影像進行訓練,將面臨龐大資料規模與維護成本的雙重挑戰:商品類別眾多,更新週期短,幾乎無法涵蓋所有可能的組合與遮蔽情境。

因此,作者這裡採用一套更具實務可行性的策略:將受控環境下的單一商品掃描圖,透過合成技術產生擬真結帳影像,進而訓練模型。

具體流程如下圖:

data synthesis

先針對每項商品收集其「單一樣本」資料集 S=(Is,Ms,ys)S = {(I_s, M_s, y_s)},其中:

  • IsI_s:商品的影像;
  • MsM_s:對應的 binary mask;
  • ysy_s:商品類別 ID。

本研究使用 2022 AI City Challenge Track 4 所提供的 Saic 資料集,涵蓋:

  • 116,500 張影像
  • 來自 116 個商品類別
  • 所有商品皆由 3D 掃描取得。

透過這些 exemplar,系統可以大量生成結帳場景合成圖像 G=gi\mathcal{G} = {g_i},其建構流程如下:

gi=p(N,a,s,g,c)g_i = p(N, a, s, g, c)

其中參數意義如下:

  • N=(In,Mn,yn)SaicN = {(I_n, M_n, y_n)} \subset Saic:隨機選取的 nn 筆 exemplar;
  • (a,s,g)(a, s, g):針對每個 exemplar 施加的旋轉角度、縮放比例與 gamma 校正等增強參數;
  • cc:遮蔽程度(clutter ratio)控制合成結果中物件重疊的最大 IoU。

完整流程為:

  1. 對每個 exemplar 進行 bitwise-and 操作,根據 MnM_n 移除背景;
  2. 隨機施加資料增強(旋轉、縮放、亮度調整);
  3. 應用反向閾值操作產生遮罩;
  4. 隨機將這些商品貼合至實際結帳場景影片所擷取的背景圖上;
  5. 控制物件遮蔽程度不超過參數 cc 所定義的 IoU 閾值,避免過度重疊。

此流程能快速生成大量結帳場景樣本,模擬各種不同角度、遮蔽與複雜背景的情境。

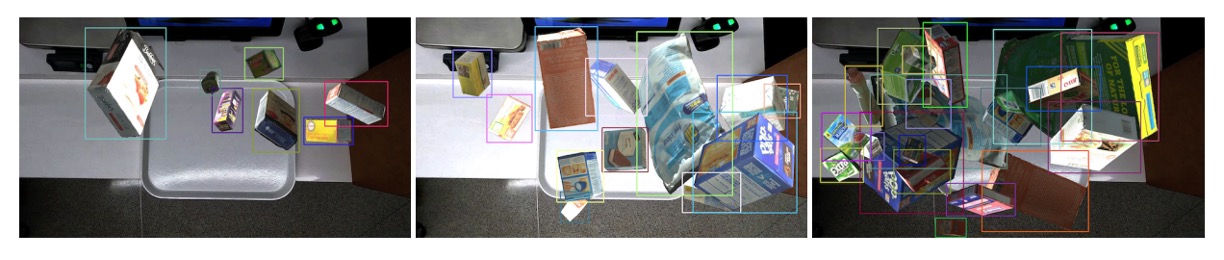

下圖展示了三種遮蔽程度下的合成成果,證明此生成流程具備靈活性與擬真度,能有效支援 ACO 模型的訓練需求。

data synthesis examples

由左到右分別是低、中、高遮蔽程度的合成結果。

模型架構

model architecture

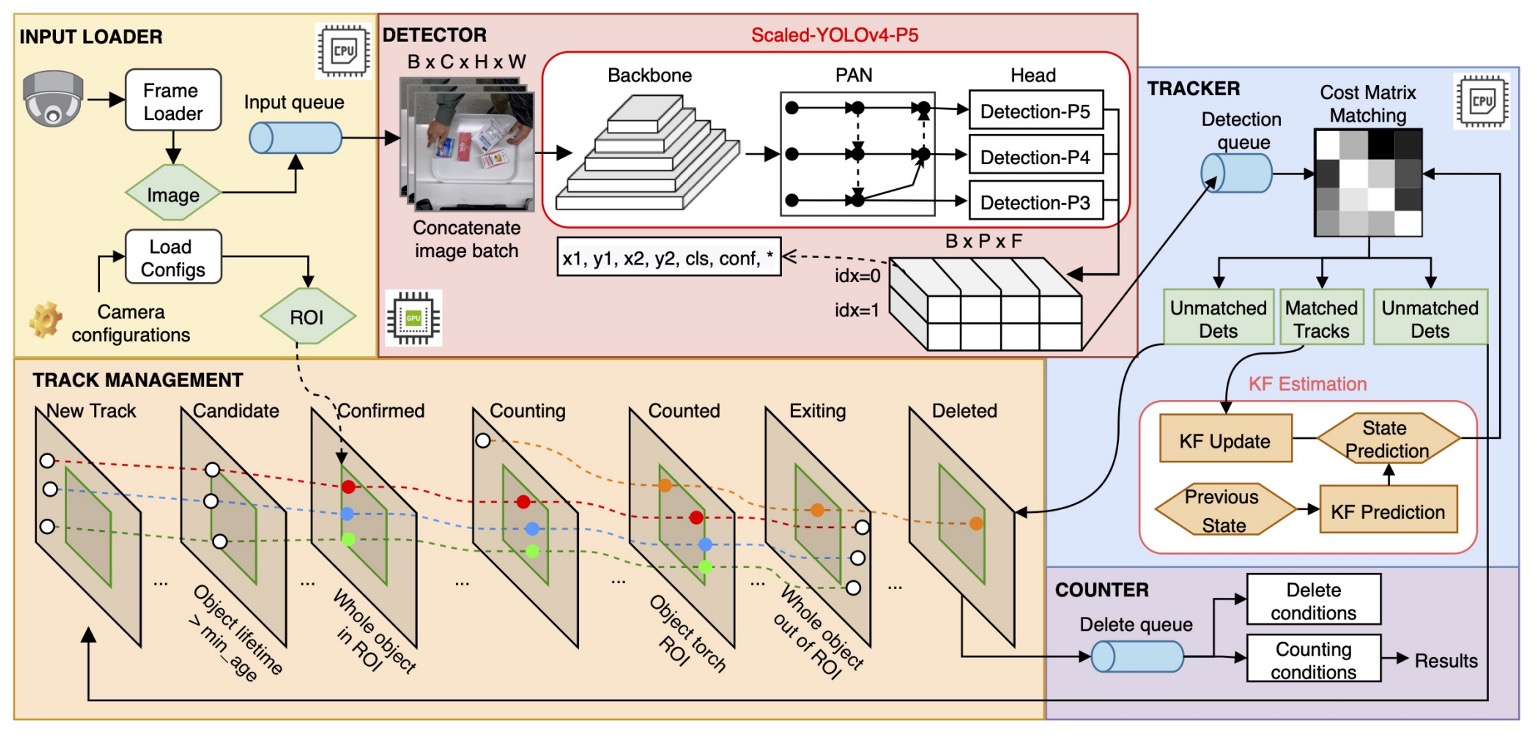

DeepACO 整體設計架構如上圖,整體系統由三個主要元件組成:

  1. 偵測器(Detector)
  2. 追蹤器(Tracker)
  3. 計數器(Counter)

此外,為滿足 2022 AI City Challenge Track 4 的特殊需求,系統還整合 手部估計模組(Hand Estimator),強化對顧客操作中商品的判斷能力。

商品偵測

DeepACO 採用彈性偵測框架,支援多種物件偵測模型(可熱插拔),只需滿足 Batch 輸入/輸出格式即可:

  • 輸入:RGB 影像序列 I=Iitit+BRB×C×H×WI = {I_i | t \leq i \leq t + B} \in \mathbb{R}^{B \times C \times H \times W}
  • 輸出:偵測結果 D=DiRP×FD = {D_i \in \mathbb{R}^{P \times F}},其中 F=[x1,y1,x2,y2,cls,conf]F = [x_1, y_1, x_2, y_2, \text{cls}, \text{conf}]

在本研究中,作者選用 Scaled-YOLOv4-P5 作為 baseline,其具備以下特點:

  • 延續 YOLOv4 架構,融合 CSPNet 設計;
  • 支援不同規模(P5, P6, P7)模型,在 MS-COCO 上最高可達 55.5% mAP
  • 可部署於雲端 GPU 或低功耗裝置,具備良好延展性。

訓練資料就是前一節生成的 15,642 張合成圖像,並使用 8:2 訓練測試比例微調 MS-COCO 預訓模型。

訓練設置如下:

  • 資料增強:旋轉、平移、裁切(基本);RandAugmentation、Mosaic(進階);
  • 優化器:SGD,共訓練 50 epoch,選取測試集上表現最佳的權重。

合成流程與訓練時皆應用了增強策略,形成「雙重增強」效果,有助於避免過擬合並提升模型對尺度與遮蔽的適應能力。

手部估計

hand estimation

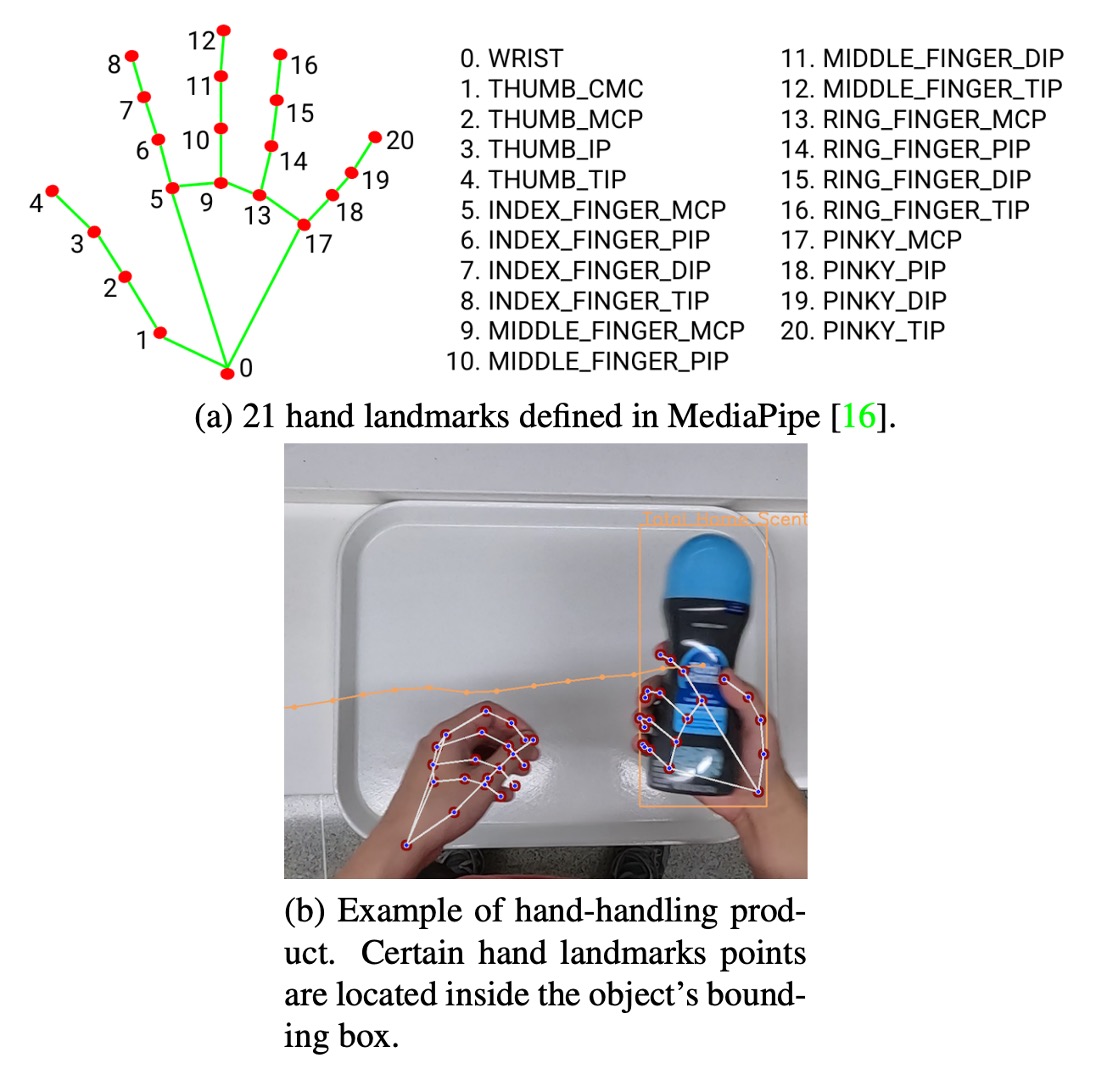

為符合比賽需求,DeepACO 特別導入手部感知模組,辨識「由顧客手持的商品」,提升偵測精度與語意理解能力。此模組採用 Google MediaPipe 框架,並包含兩階段處理,如上圖:

  1. Palm Detection(掌心偵測) 使用 SSD 架構針對整張影像偵測掌心,優於直接估計靈活手掌,掌心具剛性、遮蔽少、易處理,且可用固定正方形錨點減少 Anchor 數量 3~5 倍。

  2. Hand Landmark(手部關鍵點回歸) 在偵測到的手掌區域內估計 21 個手部節點,產出高精度 3D 關鍵點資訊,具備自遮蔽與部分遮擋下的強健性,能延續上一幀位置預測下一幀區域。

此模組與偵測器並行運行,並以雙方結果交叉比對,有效過濾非手持商品的誤判。使用者亦可視需求停用該模組,保有系統彈性。

多物件追蹤

在影片中進行穩定辨識,追蹤(Tracking)是一項不可或缺的關鍵步驟。

DeepACO 採用 SORT(Simple Online and Realtime Tracking)作為線上多目標追蹤器,將每個物件配上唯一 ID,並持續追蹤其在 ROI(Region of Interest)內的移動狀態,確保每個商品僅被辨識與計數一次。

  • SORT:輕量追蹤解法

    考量應用場景中攝影機為俯視固定角度拍攝(即商品移動平面穩定、遮擋可控),選擇計算效率高、記憶體需求低的 SORT,相較於更重的 DeepSORT 更適合實務部署。

    SORT 核心流程如下:

    • 使用 Kalman Filter 進行移動預測;
    • 使用 Hungarian Algorithm 進行偵測結果與既有追蹤物之匹配;
    • 預測框與當前偵測框之間的匹配代價以 IoU 距離衡量,匹配閾值為 IoU ≥ 0.3。

    每個追蹤目標的狀態向量為 (u,v,s,r,u˙,v˙,s˙)(u, v, s, r, \dot{u}, \dot{v}, \dot{s})

    • (u,v)(u, v):物件中心點位置;
    • ss:框面積;
    • rr:長寬比;
    • (u˙,v˙,s˙)(\dot{u}, \dot{v}, \dot{s}):對應的速度分量。

    透過 Kalman filter 的線性運動模型,DeepACO 能有效預測每幀中各目標位置,並維持穩定的 ID 分配。

  • 狀態管理與計數邏輯

    tracking state machine

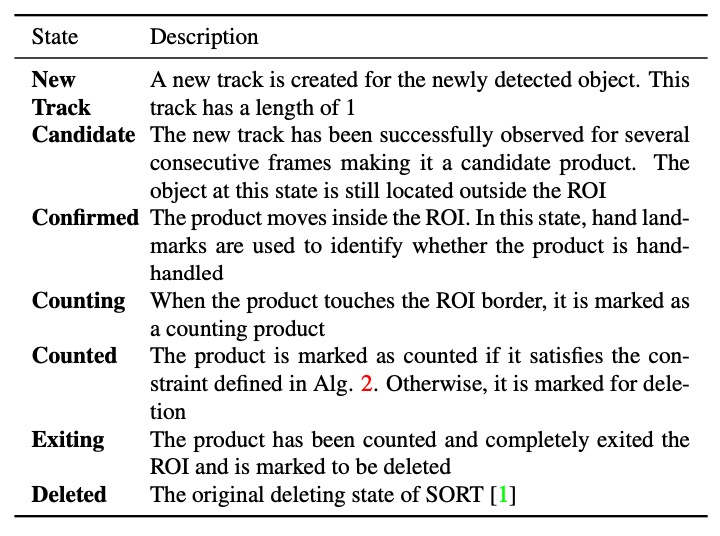

    DeepACO 對原始 SORT 架構進行擴充,新增追蹤狀態機制,使每個追蹤物件隨時間變換其狀態,從進入 ROI 到最終被計數,整體狀態轉換邏輯見上表。

    最關鍵的轉換為:「Counting → Counted」的時機判定。只有在物件為手持商品(hand-handled)的情況下才會被納入統計。判斷方式如下:

    • 根據手部估計模組回傳之 21 個關鍵點;
    • 檢查任一關鍵點是否落在物件框(bounding box)內;
    • 採用 ray-casting 演算法 判斷點是否落於多邊形內部。

    若符合條件,則該物件狀態自「Counting」轉為「Counted」,準備進入下一步統計流程。

商品計數

為滿足 AI City Challenge 評分準則,DeepACO 設計一個簡潔有效的計數模組。

每個物件從進入 ROI 開始,其狀態持續被監控:

  • 當物件首次 完整進入 ROI,並被標記為「Confirmed」,即紀錄對應影格編號;
  • 後續當該物件進入「Counted」狀態時,以:
Timestamp=frame index60\text{Timestamp} = \frac{\text{frame index}}{60}

換算成時間(FPS 設為 60),作為該商品的最終計數時點。此計數機制不僅兼顧了準確性與即時性,也確保每個商品只被納入統計一次,避免重複或遺漏。

討論

為驗證 DeepACO 框架的實用性與效能,本文在 2022 AI City Challenge Track 4 所提供之測試集上進行全面評估,從準確率、延遲效能、實作架構三面向進行探討。

整個系統於以下環境中建置與測試:

  • CPU:Intel Core i7-7700
  • GPU:NVIDIA GeForce RTX 3090 24GB
  • RAM:32GB

開發平台基於 OpenCV、PyTorch 與 MediaPipe,並實作兩種處理流程:

processing pipeline

  • 同步管線(Synchronous):各模組依序處理;
  • 非同步管線(Asynchronous):每個模組由獨立執行緒處理(4 CPU threads + 1 GPU thread),並透過 queue 儲存中介結果,降低模組間阻塞。

最終比賽版本採用非同步流程,有效提升整體效能,特別是在多商品同時出現的情境下。

測試資料與評估指標

本研究採用 AI City Challenge 提供之五段測試影片,每段皆為固定俯視攝影機錄製,模擬顧客自然進行結帳的情境。

評估指標採用 F1 分數,計算方式如下:

F1=TPTP+0.5×(FP+FN)F_1 = \frac{TP}{TP + 0.5 \times (FP + FN)}
  • TP(True Positive):正確辨識的商品;
    • 定義:類別正確、出現在 ROI 且在托盤上方時機點正確。
  • FP(False Positive):不該被判定為正確的辨識;
  • FN(False Negative):未被辨識出來的真實商品。

此指標兼顧 precision 與 recall,能更全面評估 ACO 系統的實務表現。

量化成果

challenge results

在最終挑戰成績中,DeepACO 以 F1 = 0.4745 拿下第二名,具極強競爭力。

其中可以看到 Recall 僅為 0.5238,表示僅成功辨識約一半的商品。可能原因包含顧客操作方式不自然,未被視為有效「掃描」或計數時間點誤差造成對齊失敗。

即便如此,整體仍展現了在複雜場景中具體落地的潛力,驗證 DeepACO 架構的可行性。

除了準確率外,即時處理能力亦為本系統設計的重要考量。

作者針對以下情境進行效能測試:

  • GPU:NVIDIA RTX 3090 與 RTX A6000;
  • 模型:Scaled-YOLOv4-P5 / P7;
  • 設定:解析度 448×448、batch size 16、queue size 1。

結果顯示採用非同步管線平均提升約 10 FPS,即便 queue size 僅設為 1,仍可大幅減少等待時間。整體看來,可達即時處理門檻,適合部署於實務結帳系統中。

結論

本文提出一套可插拔的 detect-and-track 流程,支援多種模型組合,亦透過手部感知模組提升實體操作情境下的辨識準確度。同時設計資料合成管線,大量生成多樣化結帳影像,補足真實資料不足的痛點。

在 2022 AI City Challenge Track 4 中,DeepACO 以 F1 分數 0.4783 獲得第二名,在準確率與即時效能之間取得良好平衡,平均可達 30 FPS,即具備實務部署的潛力。

對於有意投入自動結帳或零售視覺應用的工程師而言,是個很有價值的參考案例。

資訊

這篇論文看到最後,應該會讓身為讀者的你滿臉疑惑。

啊?沒有?你是不是沒認真看?💢

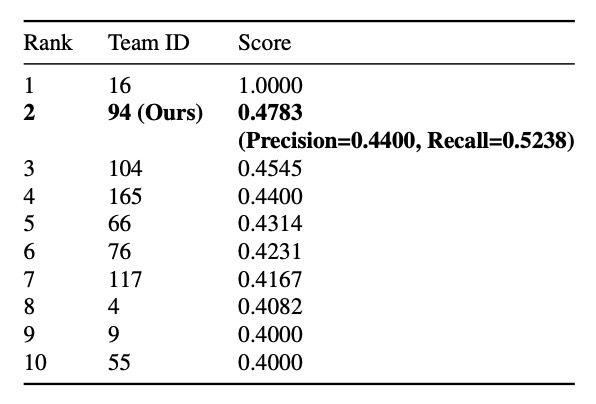

請回去看看那張 Benchmark 的表格,第一名的 F1 分數是 1.0 啊!在這種複雜的場景下達到 1.0,意味著所有預測全部正確,沒有任何失誤,簡直是神鬼莫測。

事實上,這 1.0 只是「公開測試集  Test A」的分數,而且該隊最後被取消資格。

相關網站請參考一下連結:

AI City Challenge 的規則是:只有順利完成 Final Evaluation(隱藏測試集  Test B +  執行效率評測) 並且公開程式碼/論文的隊伍才計入最終排名。 那個在 Public Leaderboard 上掛滿分的隊伍(Team 16)疑似沒交重現碼或不符開源規定,因此被官方直接剔除。

實際上的分數如下:

Final 榜單的分數完全不能看,所有隊伍跑分都掉到 0.0x。

原因是因為最終階段的資料域大翻轉:鏡頭擺位、商品組合、光線都有調整,模型若沒有足夠的泛化能力,就是直接躺在地上。此外,效率也佔有比賽權重,如果模型跑不快、分數就被壓低。

所以,看比賽的時候,記得要看清楚是 Public Leaderboard 還是 Final Leaderboard。

意義大不同啊!
