生命的光斑

Generalized face anti-spoofing by detecting pulse from face videos


雖然心跳訊號(rPPG)在更早之前就已經有許多研究,但多數是針對生理監測的應用。

這篇 2016 年的工作,首度讓「心跳訊號」登上 Face Anti-Spoofing 的舞台。

它不解析紋理和表面,而是追尋一種更根本的存在證據:生命的節拍是否真實發生。

定義問題

rPPG

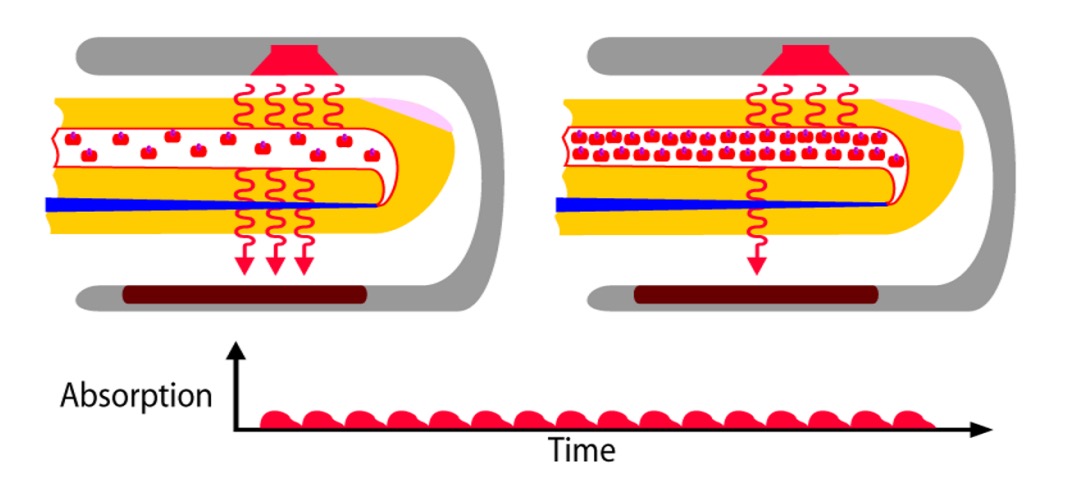

Photoplethysmography(PPG),如上圖,是一種非接觸式的生理訊號擷取技術,它不依賴針頭或感測器,而是靠光。或更精確地說,是靠光與血液之間的互動。

當光線照射在裸露的皮膚上(如耳垂、手腕、臉頰),表層血管中的血紅素會隨心跳節律改變密度,進而吸收不同量的光。這些變化無法被肉眼察覺,卻能在光的反射強度中留下微弱的線索。PPG 正是透過擷取這些亮度變化,間接測量出心跳的存在。

這種技術最初應用於紅外線感測與生命徵象監測領域。近年來,研究者才發現:只用一般的 RGB 相機,也能從臉部影像中還原出相同的脈搏訊號(rPPG)

每一次心跳,都會讓臉色發生極其細微的變化,儘管這個訊號不會被人眼察覺,但只要 ROI 選得準、雜訊濾得好,頻域中的訊號就會自行浮現。

FAS 長年依賴「可見差異」:紋理瑕疵、色彩失真、深度破綻、微表情遲滯等,這些基於外觀的策略,面對照片與影片攻擊時曾立下赫赫戰功。但隨著 3D 面具的材質與細節越來越逼真,這條防線開始出現裂縫:

  • 外觀差異逐漸消失:矽膠模具、3D 列印與彩色塗層的成熟,讓假臉幾可亂真,傳統 LBP 與紋理模型不再可靠。
  • 場景與設備的變異:不同相機與壓縮條件會扭曲畫面頻率結構,導致模型在真實應用中難以泛化。
  • 攻擊形式持續演化:當硬體門檻降低,新的攻擊手段也不斷湧現,從螢幕回放到全臉面具,每一次改變都是一次防線崩潰的可能。

這讓問題逐漸浮現:

當一張臉的所有外觀都能被模仿,我們是否還能在影像中辨識出「活著」?

這篇論文選擇跳過所有視覺線索,改而追問一個更根本的訊號:這張臉,有沒有心跳?

但這條路並不輕鬆。

rPPG 訊號微弱、脆弱,容易被環境光變動、頭部晃動與編碼雜訊所吞沒。

模型想要看見它,得先穿越一層又一層干擾,才找到那一道屬於活人的脈動。

解決問題

從臉的影像中擷取心跳,聽起來很像是科幻小說,但這是確實存在的技術。

但在這篇研究中,它被拆解為一套有跡可循的訊號處理流程。

整體架構分成簡單的三個部分:ROI 擷取、訊號轉換、分類判斷。

臉部偵測與 ROI 追蹤

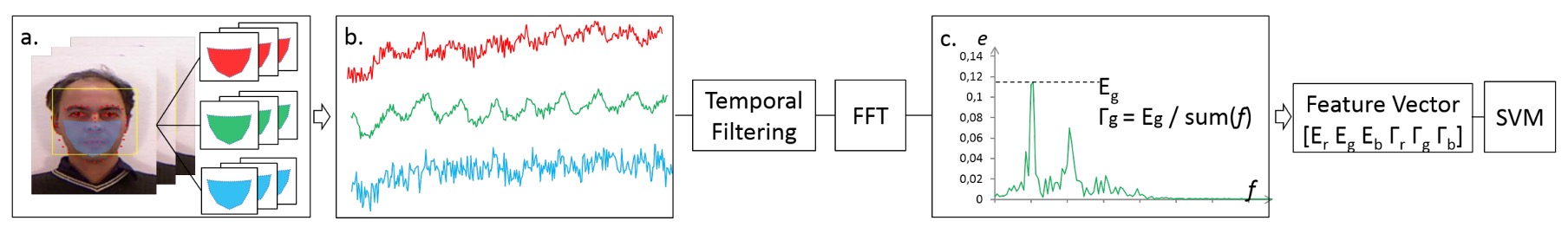

model_arch

首先,模型的輸入是一段包含 nn 幀的臉部影片。

作者在這裡不選擇使用整張臉,也不選擇眼睛的部份。而是聚焦於下半臉區域(雙頰、鼻、嘴、下巴),避開額頭與眼睛,以減少髮絲與眼鏡的遮蔽風險。

具體流程如下:

  • 使用 Viola-Jones 偵測器擷取第一幀的臉框;
  • 應用 DRMF 模型標註 66 個臉部關鍵點;
  • 擇取其中 9 點組成 ROI,固定選在穩定裸膚區;
  • 透過 KLT 光流追蹤技術,在每一幀中對 ROI 動態更新座標;
  • 在每一幀計算 ROI 內像素的 RGB 平均值,構成三條原始時間序列訊號 rraw,graw,brawr_{\text{raw}}, g_{\text{raw}}, b_{\text{raw}}

其中,以紅色通道為例,其原始訊號為:

rraw=[r1,r2,,rn]r_{\text{raw}} = [r_1, r_2, \dots, r_n]

這三條訊號就是尚未清理的「心跳樣本」,其中可能藏有節拍,也可能全是雜訊。

濾波處理與頻域轉換

為了從雜訊中提取節奏,作者設計了三階段的訊號清理流程:

  • 趨勢消除(detrending):使用 smoothness priors 消除慢變與非穩態趨勢;
  • 移動平均(moving average):平滑鄰近幀值,抑制突波雜訊;
  • 帶通濾波(bandpass filtering):以 Hamming window 為基底的 FIR 濾波器,保留 0.7Hz 到 4.0Hz 頻率區間,這裡對應於 42 至 240 bpm 的常見心率範圍。

完成濾波後,將三條訊號送入 快速傅立葉轉換(FFT),轉換為頻域表示:

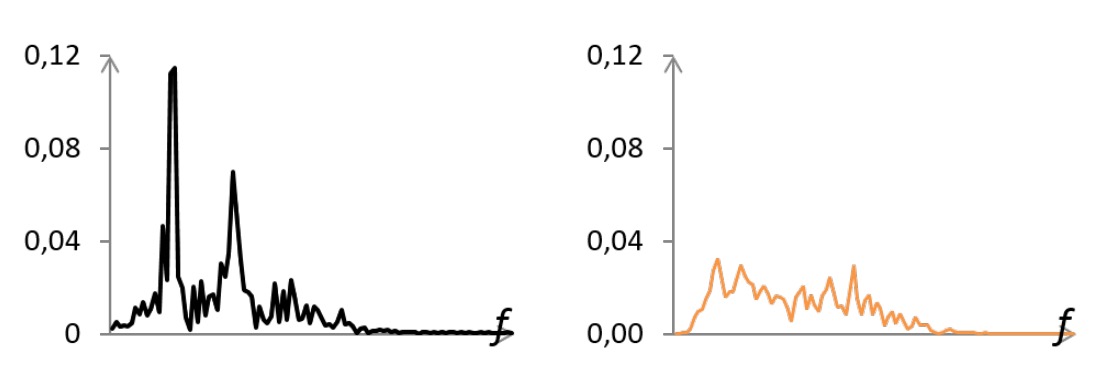

fft

如上圖所示, 真實人臉的 PSD(功率譜密度)中,會出現一個主頻峰(對應心跳),有時也伴隨次諧波;而 攻擊樣本(面具/照片)則多為分散雜訊峰,能量低且不集中。

特徵設計

為了將 PSD 轉化為分類輸入,作者定義了兩個特徵:

  • EE:在心跳頻率區間內(0.7 ~ 4.0 Hz)的最大功率值;
  • Γ\Gamma:主峰能量與總能量的比值,用來衡量頻譜集中度:
Γ=Ef[0.7,4]e(f)\Gamma = \frac{E}{\sum_{f \in [0.7, 4]} e(f)}

每個通道計算 EEΓ\Gamma,組成 6 維向量:

[Er,Eg,Eb,Γr,Γg,Γb]\left[ E_r, E_g, E_b, \Gamma_r, \Gamma_g, \Gamma_b \right]

分類器設計

最終分類採用 支援向量機(SVM),以兩類分類形式訓練模型:真實人臉與攻擊樣本。

SVM 能有效處理小樣本、低維特徵的分類問題,與本研究「精煉特徵設計」的理念相符。

討論

一組只有六維的生理訊號特徵,在不同攻擊場景下,能走多遠?

作者選擇了三種不同類型的攻擊進行測試,對應三個公開或自建的資料集:

  • 3DMAD:經典的 3D 面具攻擊資料集;
  • REAL-F:包含更高品質面具的新資料集(作者自建);
  • MFSD:包含照片與影片重播攻擊的行動裝置資料集。

3DMAD 資料集

3DMAD 是最早出現、也是目前唯一公開的 3D 面具攻擊資料集之一。

它共收錄 17 位受測者、255 段影片,分為三個 session:

  • s1s2:真實人臉,不同日期各錄五段;
  • s3:攻擊樣本,使用 ThatsMyFace 所製作的 3D 面具,由第三人配戴模仿原受測者。

為確保樣本獨立性,實驗採用 leave-one-subject-out 設計(LOOCV):每次留下 1 人測試,其餘 16 人分為訓練與訓練集,輪替共 17 次。

特徵與分類設定如下:

  • Pulse 特徵:每段影片取前 10 秒,萃取 6 維向量 [Er,Eg,Eb,Γr,Γg,Γb][E_r, E_g, E_b, \Gamma_r, \Gamma_g, \Gamma_b]

  • 分類器:固定使用 linear SVM,C=1000C = 1000,無調參;

  • Baseline 對照:採用四種經典 LBP 設定,包括:

    • LBP-blk(灰階區塊直方圖,531 維)
    • LBP-blk-color(RGB 區塊直方圖,1593 維)
    • LBP-ms(多尺度灰階直方圖,479 維)
    • LBP-ms-color(多尺度 RGB,1437 維)

最終評估指標使用 HTER(Half Total Error Rate),其計算公式如下:

HTER=FPR(τ)+FNR(τ)2\text{HTER} = \frac{\text{FPR}(\tau^*) + \text{FNR}(\tau^*)}{2}

其中 τ\tau^* 為使用訓練集計算出來的最佳閾值。

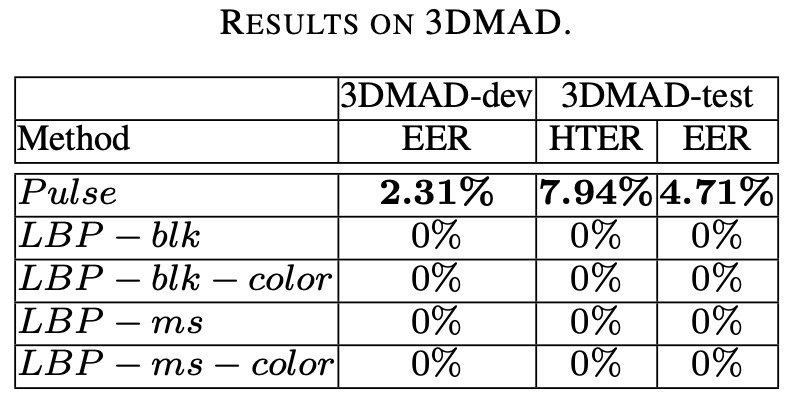

實驗結果如下表:

3dmad

Pulse 特徵在 3DMAD 上取得 HTER < 8%,表現穩定,顯示即使僅用簡單特徵與線性分類器,也足以對抗 3D 面具攻擊。

然而,四組 LBP 對照組在此資料集上皆為 0% 錯誤率,看似完勝;但這背後其實藏著一個工程現實:

這組資料集中訓練與測試皆使用同一批面具,且面具有明顯列印紋理。

也就是說,LBP 確實辨識得出「這塊皮膚有沒有顆粒紋路」,但它並不知道那是不是「活著」的皮膚。

REAL-F 資料集

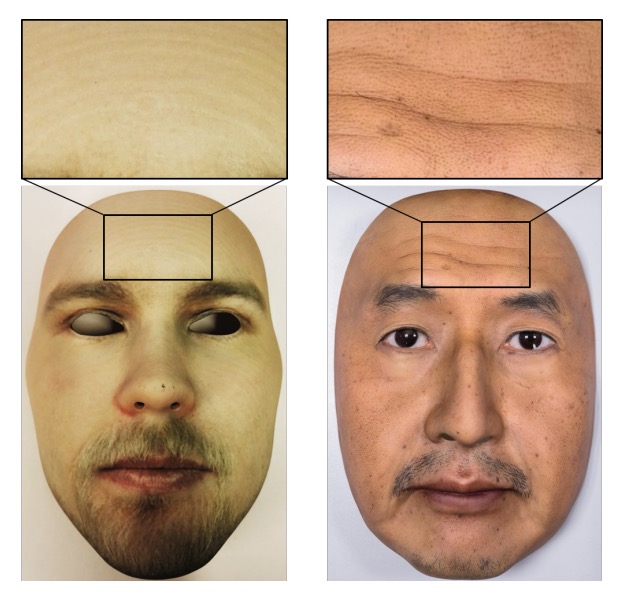

3dmad-realf

左圖為 3DMAD 的 3D 面具,右圖為 REAL-F 的高品質模擬面具

如果 3DMAD 是訓練場,REAL-F 則更接近戰場。

REAL-F 面具經過細膩加工的高品質模擬皮膚,無論材質、紋理、色澤,皆逼近人臉外觀的極限。由於尚無其他可用的高品質 3D 面具資料集,作者自行購買兩個 REAL-F 面具並錄製對照資料,建構一組小型測試集:

  • 資料組成

    • 12 段真實樣本(來自 2 位受測者);
    • 12 段攻擊樣本(由第三人配戴面具模仿);
    • 所有影片長度均為 10 秒,解析度為 1280 × 760,FPS 為 30。
  • 訓練資料

    • 從 3DMAD 中隨機抽選 8 位作為訓練集,另 8 位作為訓練集;
    • 將 REAL-F 全部作為未見過的測試資料,進行 100 次隨機分組測試。
  • 評估指標

    • 平均報告三項指標:EERHTER、以及在 FNR = 0.1 與 FNR = 0.01 時的 FPR。

實驗結果如下表:

table2

我們可以看到所有 LBP 特徵組合在 REAL-F 中表現大幅下滑,EER 明顯上升;即使是表現最好的 LBP-blk-color,在 FNR = 0.01 時仍有接近一半攻擊樣本被誤判為真實;

反觀 Pulse 特徵雖未達滿分,卻展現明確的跨面具穩定性,在多次實驗中維持低錯誤率。

這個結果說明了一件事:

外觀模型會記住面具的長相,但生理訊號不會。

LBP 這類依賴紋理的方法,有兩個明確的弱點:

  1. 面對皮膚紋理過於逼真的假臉時,無法提取辨識性差異;
  2. 訓練資料一旦固定,模型難以對新面具類型泛化。

相對地,脈搏訊號具有清楚的語意定義(是否具備真實脈動), 不需要假設面具類型,也不受紋理相似性影響。只要該面具是非透明、無脈動,它終究會露出馬腳。

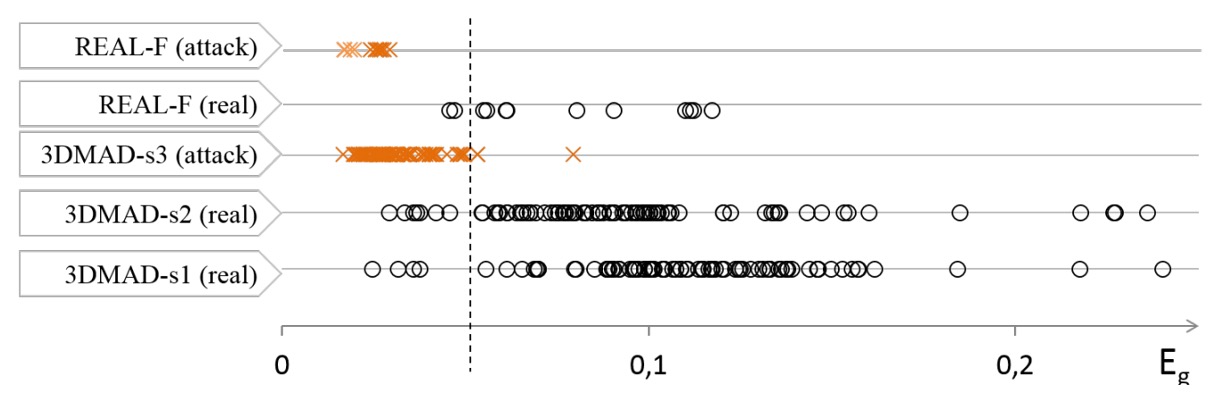

作者進一步分析了錯誤案例,並將 3DMAD 與 REAL-F 所有樣本的 EgE_g 分佈視覺化如下:

eg-plot

Pulse 特徵中 (E_g) 的分佈。橘色為面具攻擊,多集中在低值區域

可以看到:

  • 多數攻擊樣本(橘色叉號)的 EgE_g 值極低,對應的是 PSD 無主頻的雜訊模式;
  • 真實樣本的 EgE_g 值普遍偏高,但變異較大,與膚色、臉部尺寸、光源條件密切相關;
  • 主要的誤判案例集中在一位膚色較深、臉部面積較小的受測者,這些條件會削弱 rPPG 訊號或提高雜訊強度。

從這裡我們可以看出來這個方法的極限在於:當臉太暗或畫面解析度太低時,rPPG 訊號會被環境雜訊淹沒,導致無法正確辨識。

照片與影片攻擊

在真實世界中,最容易取得的攻擊手段是一張照片與一支手機

本實驗選用 MSU MFSD 資料集,包含 35 位受測者、共 280 段影片,涵蓋兩種典型攻擊:

  • 照片攻擊(print attack):使用高畫質紙本照片;
  • 影片攻擊(video replay):用 iPad 或 iPhone 重播臉部錄像;
  • 每位受測者包含 2 段真實樣本、2 段照片攻擊、4 段影片攻擊;
  • 錄影裝置為 MacBook Air 與 Nexus 5 之前鏡頭,解析度為 640×480 與 720×480。

為探討模型在不同攻擊類型下的表現,作者將資料集分為三組:

測試組別實際樣本攻擊樣本說明
MSU-photo7070紙本照片攻擊
MSU-video70140影片重播攻擊
MSU-all140210全部攻擊樣本
  • 使用 15 位受測者作為訓練,20 位為測試;
  • Pulse 特徵與前段相同,每段影片擷取 6 維特徵向量;
  • 為對比基準,僅選擇性能最穩定的 LBP-ms-color 作為紋理特徵代表。

實驗結果如下表:

table3

Pulse 與 LBP 特徵在不同攻擊場景下的 EER 表現

  • Pulse 特徵在照片攻擊(print attack)中表現最佳,EER 僅約 5%
  • 在影片攻擊中則完全失敗,因為播放的是真人錄影,脈搏訊號依然存在
  • LBP 特徵則剛好相反,在影片攻擊中展現穩定辨識力,照片攻擊則相對較弱。

這印證了 Pulse 特徵的一項限制:

它只能區分「有無脈搏」,無法區分脈搏是「現場的」還是「預錄的」。

影片重播保留了脈搏訊號,因此對 Pulse 來說與真臉幾乎等價; 但照片是靜態物體,沒有生理律動,對 Pulse 來說就是乾淨的假象。

結論

這篇論文不只是提出了一套新方法,而是翻開了 FAS 技術圖譜中的一整個分支。

當年,rPPG 還是生理監測領域的小眾技術,從未被視為對抗欺騙攻擊的主力。但這篇論文給了它一個明確的位置:不再仰賴臉的外觀,而是去辨識「活著」這件事本身。

這個觀念,在當時可說是相當激進的。

畢竟在當時的主流觀點中,「臉」的定義還停留在紋理、光影與深度,極少人關注畫面背後的生理訊號。這篇論文卻試圖把那股微弱的節拍帶上舞台,並且證明:六維的心跳特徵,在跨資料泛化上勝過千維的紋理描述子。

可惜,這個方法並不完美,甚至可以說是破綻百出:

  • 它在影片攻擊前幾乎束手無策;
  • 它對於光源、畫質與膚色高度敏感;

最重要的是:它無法透過資料增強或大模型堆疊來解決問題,這在深度學習的時代簡直難以容忍!

但也正因為如此,它揭示了另一種設計方向的可能性:

比起擴大模型,有時反而是切換維度,才能突破現有方法的盲點。

從這篇論文之後,rPPG 系列方法開始發展出多種變體:CFrPPG、MCCFrPPG、MSTCT 等,有人改進訊號穩定性,有人結合頻域判別,有人嘗試與紅外線訊號融合。FAS 技術歷經多次風格輪替,但「活體訊號」仍是對抗高擬真攻擊最難被取代的線索之一。

即使我們現在已經不再使用 rPPG 來做 FAS,但它的精神仍會每個開發者心中佔有一席之地。
