[20.03] CDCN

Z. Yuan
Dosaid maintainer, Full-Stack AI Engineer

真與假的錯落之間

Searching Central Difference Convolutional Networks for Face Anti-Spoofing


人們以為只要模型夠深、資料夠多,系統就能自然分辨出「真實」與「仿冒」。

但我們或許錯過了更基礎的問題。

這次我們來看一篇非常有名的經典論文:CDCN。

定義問題

在人臉辨識成為通行標準的時代,活體偵測(Face Anti-Spoofing, FAS)逐漸轉變為身份驗證流程中的關鍵哨點。攻擊手法從高解析列印、影片翻播,到仿真的 3D 面具等,層出不窮。

面對這樣的對手,技術社群曾寄望於手工特徵的細膩:LBP、DoG、HOG、SIFT 等局部描述子,曾經捕捉過畫面裡那些人眼難辨的暗紋、干擾與印刷殘影。

可惜,這些方法對場景變化敏感、抗擾性低,無法與現代應用的需求匹配。

於是我們走向了深度學習,交由卷積神經網路(CNN)判別真與假的邊界。

但 CNN 的優勢,也正是它的盲點。

深層結構擅長抽象語意,卻對低階細節逐漸遺忘,特別是那些只有在特定光線與角度下才能顯現的晶格紋理、摩爾紋或反光邊緣之類。當環境稍有偏移、攝影裝置不同,這些模型不僅無法泛化,甚至可能將背景紋理或螢幕邊框誤認為活體特徵。

為了增補深層語意的缺口,有人開始嘗試引入深度圖作為輔助監督訊號,企圖讓模型學會更細緻的空間感知。但這些架構大多仍由專家手工設計,基於分類任務的骨幹(如 ResNet、VGG、DenseNet)原本就不是為 FAS 而生,泛化能力終究有限。

問題回到了一個根本點:如果卷積本身對細節不敏感,其他再高層的設計也難以彌補其視覺基底的失真。

那麼卷積本身,會不會就是那扇未曾開啟的門?

解決問題

在開始之前,先來複習一下卷積的運算方式。

我們知道,標準的 2D 卷積可寫為:

y(p0)=pnRw(pn)x(p0+pn)y(p_0) = \sum_{p_n \in R} w(p_n)\cdot x(p_0 + p_n)

其中,p0p_0 為輸出特徵圖的位置,RR 為感受野(例如 3×3)。

這種「局部加權求和」的思路,已經成為視覺任務的基石,卻在面對攻擊時,顯得不太夠用。因為那些極其細微的假象痕跡,往往不是存在於像素強度本身,而是隱匿在像素之間的落差裡。

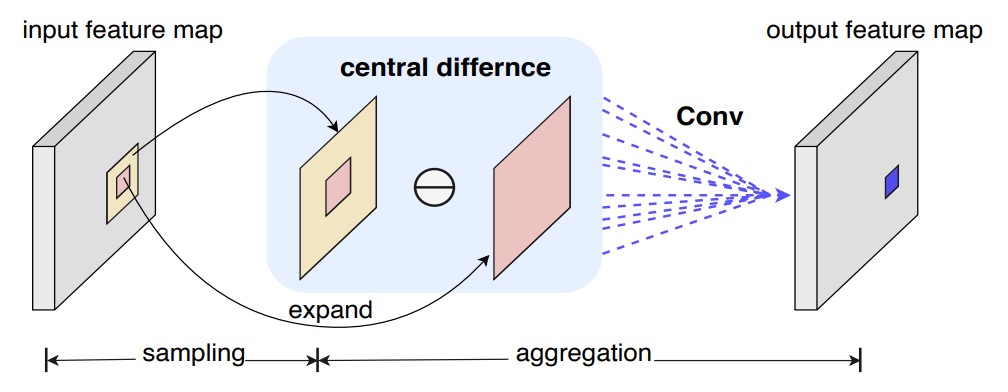

Central Difference Convolution (CDC)

cdc

受到 LBP 的啟發,作者嘗試將「中心差分」導入卷積運算,令每次計算都包含「變化量」:

y(p0)=pnRw(pn)(x(p0+pn)x(p0))y(p_0) = \sum_{p_n \in R} w(p_n)\cdot \bigl(x(p_0 + p_n) - x(p_0)\bigr)

對比傳統卷積,這種做法的重點不再是「值多大」,而是「和中心差多少」。

就像在偵測任何細紋或突起時,我們更關心的或許是「邊緣」,而非「整體亮度」。

提示

就是邊緣檢測的意思。

但純粹的中心差分有時失去了圖像本身的絕對資訊。

於是作者進一步提出一個混合形式:

y(p0)=θpnRw(pn)(x(p0+pn)x(p0))  +  (1θ)pnRw(pn)x(p0+pn)y(p_0) = \theta \sum_{p_n \in R} w(p_n)\cdot \bigl(x(p_0 + p_n) - x(p_0)\bigr) \;+\; (1 - \theta) \sum_{p_n \in R} w(p_n)\cdot x(p_0 + p_n)

其中 θ[0,1]\theta\in[0,1] 為平衡係數:

  • θ=0\theta=0 時,即退回原本的卷積操作;
  • θ=1\theta=1 時,則是完全專注於差異量。

作者將這一混合式操作命名為 CDC(Central Difference Convolution),用來同時保留「強度」與「差分」的兩種訊息源。

為了方便實作,最終還可整理成下列形式:

y(p0)=pnRw(pn)x(p0+pn)    θx(p0)pnRw(pn)y(p_0) = \sum_{p_n \in R} w(p_n) \cdot x(p_0 + p_n) \;-\;\theta \cdot x(p_0) \sum_{p_n \in R} w(p_n)

如此一來,在常見的深度學習框架 (PyTorch, TensorFlow) 裏,只需幾行程式碼即可將 CDC 無痛接入網路中,而不會增加額外的參數。

以下我們簡單實作一個 CDC 的卷積層,大概就是這樣:

class Conv2dCD(nn.Module):

def __init__(self, *, theta=0.7, bias=False, **conv_kwargs):
super().__init__()
self.theta = theta
self.conv = nn.Conv2d(bias=bias, **conv_kwargs)

def forward(self, x):
out = self.conv(x) # 常規卷積

if self.theta == 0:
return out

# 中心差分項

# (C_out, C_in, 1, 1)
k_sum = self.conv.weight.sum(dim=(2, 3), keepdim=True)
out_diff = F.conv2d(x, k_sum, bias=None,
stride=self.conv.stride,
padding=0,
groups=self.conv.groups)

return out - self.theta * out_diff

CDC Networks

過去研究大多都會嘗試以「深度圖」作為輔助監督訊號,透過像素級的對比來強化活體判斷。

作者也參考這條思路,搭建了一個以 DepthNet 為雛形的網路骨幹,並將所有卷積替換為 CDC,形成 Central Difference Convolutional Networks (CDCN)

  • 網路輸入/輸出

    • 輸入:單幀 RGB 臉部圖像 (3×256×256)。
    • 輸出:預測的灰階深度圖 (32×32)。
  • 特徵融合:將低階、中階與高階特徵做級聯式整合,提升對臉部紋理與空間結構的捕捉能力。

  • 超參數:實驗中預設 θ=0.7\theta=0.7,側重於差分訊號,也保留一定程度的原始強度資訊。

損失函數的部分,為了更精細地監督偽裝痕跡,作者引入兩種損失:

  1. MSE 損失 LMSEL_\text{MSE}:衡量預測深度圖與真實深度之間的平均平方誤差。
  2. 對比深度損失 LCDLL_\text{CDL}:輔助捕捉更細微的深度差異,讓模型能區分臉部邊緣的真實凹凸與印刷造成的假紋。

總體損失如下:

Loverall=LMSE+LCDL.L_{\text{overall}} = L_{\text{MSE}} + L_{\text{CDL}}.

CDCN++

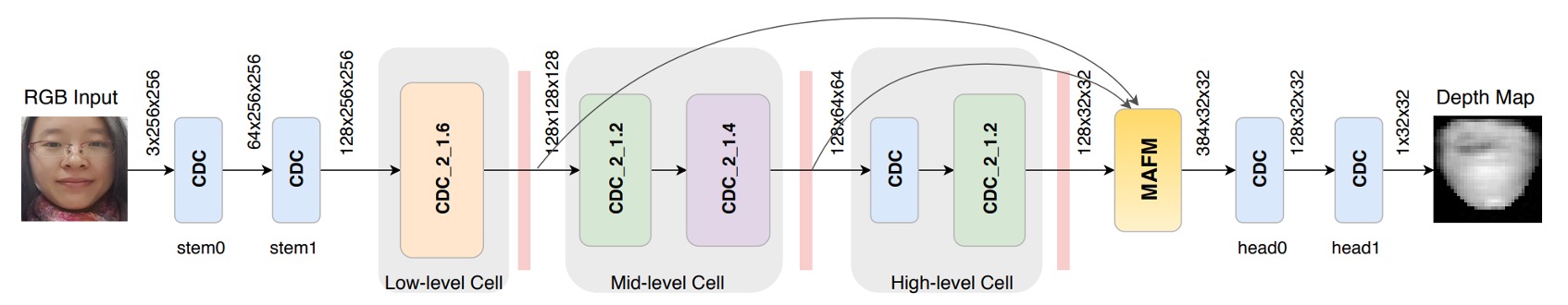

cdcn++

然而,CDCN 的整體結構仍是由人工配置,未必達到任務最佳。

作者因此結合 Neural Architecture Search (NAS),自動探尋最適合 FAS 的框架,最後形成一個進階版:CDCN++,如上圖所示。

以往的 NAS 通常用於影像分類或檢測,而這裡作者將它引入 深度監督的 FAS 任務。透過雙層優化 (bi-level optimization),在訓練集與驗證集中來回微調權重與架構參數,如下圖所示:

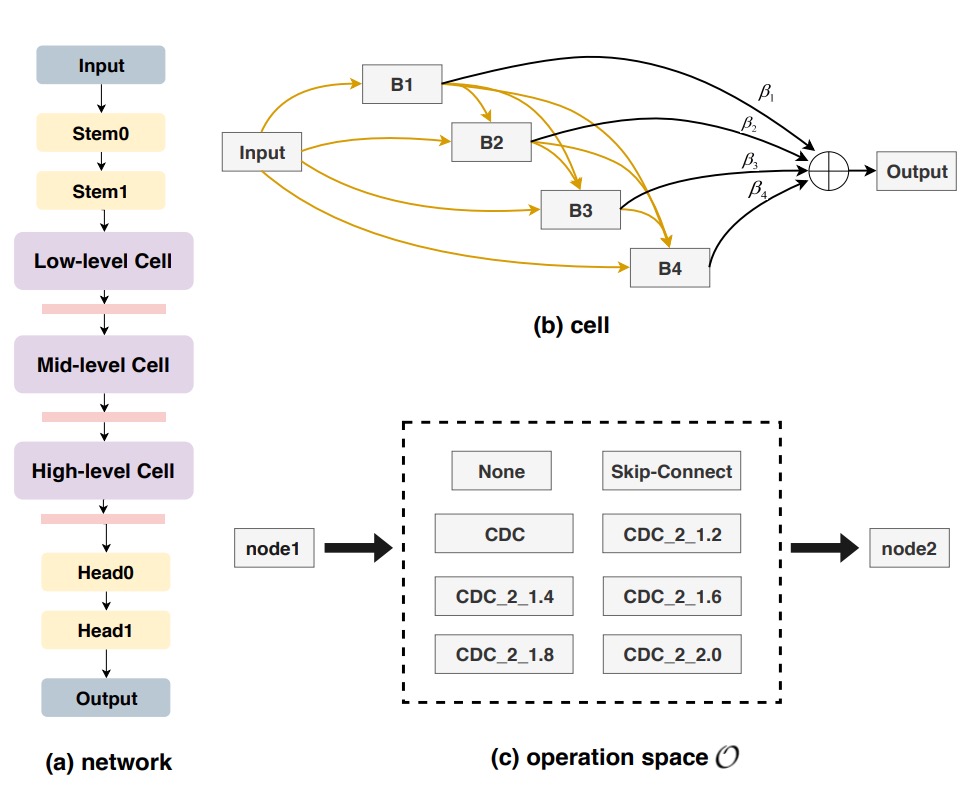

nas

整個搜尋空間被拆成多個 cell,每個 cell 皆可包含 skip-connect、CDC 或 none 等候選操作,並引入 node attention 策略以自動判斷中間節點的重要性。

最終,系統會輸出一個最適合 FAS 的骨幹結構。

Multiscale Attention Fusion Module

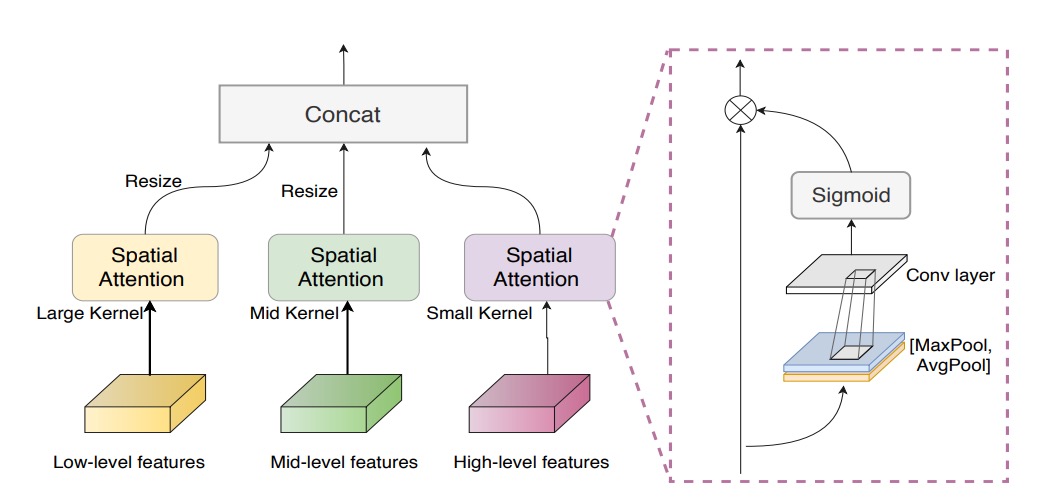

mafm

即使擁有了 NAS 搜尋的骨幹,低階、中階、高階特徵之間若只是單純串接,仍可能忽略哪些空間區域更值得關注。

為了解決這個問題,作者導入 多尺度注意力融合模組 (MAFM)

Fi=Fi    [σ(Ci([A(Fi),M(Fi)]))],i{low,mid,high},F'_i = F_i \;\odot\; \Bigl[\sigma\Bigl(C_i\bigl(\bigl[\mathrm{A}(F_i),\,\mathrm{M}(F_i)\bigr]\bigr)\Bigr)\Bigr] ,\quad i \in \{\text{low},\,\text{mid},\,\text{high}\},

其中 \odot 表示 Hadamard 乘法(元素對應相乘),A\mathrm{A}M\mathrm{M} 分別代表對輸入特徵圖的平均池化與最大池化,σ\sigma 為 sigmoid 函數,而 CiC_i 則為卷積操作。

最終,CDCN++ 結合了 「差分卷積」+「NAS 搜尋骨幹」+「多尺度注意力融合」,並以深度監督為驅動,達到了高精度與高泛化力兼備的效果。

討論

作者在六個公開資料庫上進行評估,包括高解析度(OULU-NPU、SiW)與低解析度(CASIA-MFSD、Replay-Attack、MSU-MFSD),並搭配 SiW-M 進行未知攻擊型態的交叉測試。

根據資料庫與場景的不同,採用 ACER、HTER、AUC 與 EER 等指標來衡量模型辨識效能,以及在未知環境中的泛化能力。

在訓練階段,作者以 PyTorch 為主,Adam 為優化器,預先生成的臉部深度圖(利用 PRNet)作為監督訊號。模型輸出為單幀臉部的深度預測,再取其平均值做最終分類分數。除非特別說明,所有實驗均維持 θ=0.7\theta=0.7 作為 CDC 的預設配置。

CDC 參數的影響

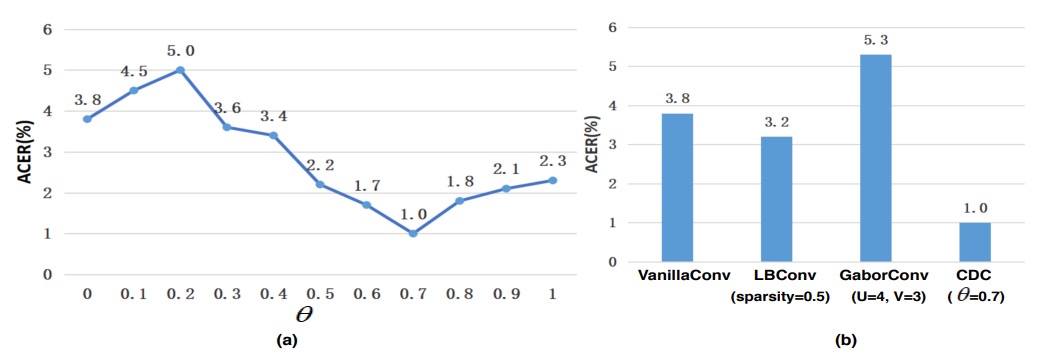

cdc-params

  1. θ\theta 的重要性

    如上圖 (a) 所示,θ\theta 與模型效能呈非線性關係,當 θ>0.3\theta > 0.3 時,CDCN 在 OULU-NPU Protocol-1 上的 ACER 即顯著優於 θ=0\theta=0(即純卷積,ACER = 3.8%)。

    θ=0.7\theta=0.7 時表現最佳,ACER 僅 1.0%。由此可知,適度加權的中心差分 有助於模型提取細微紋理,減少在不同光照與裝置條件下的特徵偏移。

  2. 與其他卷積運算的比較

    圖 (b) 中進一步顯示,本研究提出的 CDC 顯著優於常見的 Local Binary Convolution 與 Gabor Convolution 等做法。LBConv 雖亦能帶來一定成效,但仍不及 CDC,顯示「梯度資訊 + 強度資訊」的混合形式更加適配人臉偵測中的高敏感度需求。

NAS 與 MAFM 的貢獻

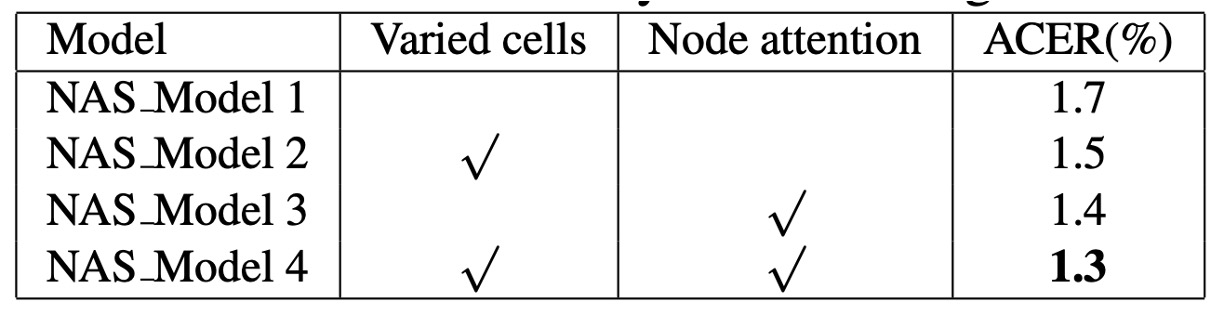

nas-mafm

根據實驗結果,在 NAS 訓練階段,若同時啟用 varied cells 及 node attention,能明顯提高搜尋品質。

作者解釋,這是因為 FAS 任務需要在多層級(low, mid, high)各自學習到最適合的細節提取與語意融合,因此讓每層 cell 有自主設計空間,並在輸出端透過 node attention 選擇最具判別力的節點,更符合人類視覺系統的層次加工特性。

將搜尋得到的骨幹直接多層級融合,已優於未使用 NAS 的基線,但還是存在可以優化的空間,如下表所示:

nas-mafm

進一步加入 MAFM 時,ACER 還能再下降 0.5%,顯示在空間域中施加差異化注意力,特別是使用適當 kernel 大小(如 7×7, 3×3),可顯著提升對臉部區域「何處該多看一眼」的判別能力。

OULU-NPU 的表現

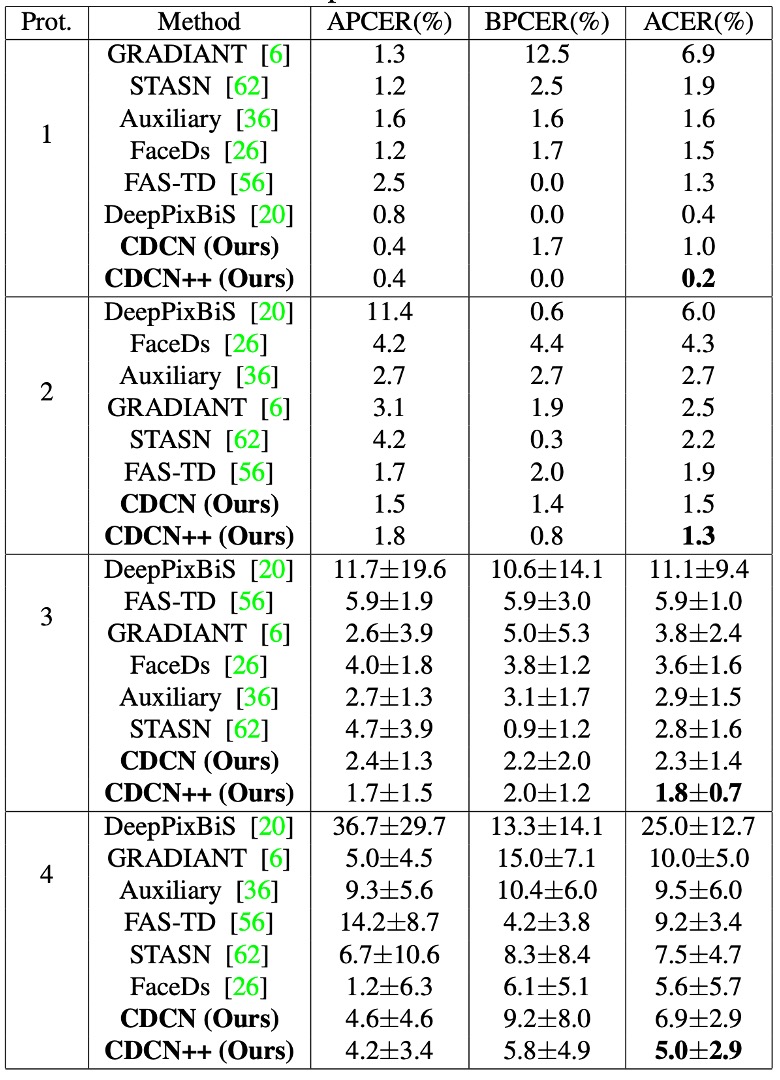

oulu-npu

OULU-NPU 的結果如上表,CDCN++ 在四個 Protocol 中皆取得最低的 ACER(最低 0.2%,最高 5.0%),並且同樣在 SiW 的三個 Protocol 上表現拔群。

相較於需要多幀動態特徵的先進方法(如 STASN、Auxiliary),CDCN++ 只需單幀資料即可達到或超越最佳水準,更具即時部署的潛力。

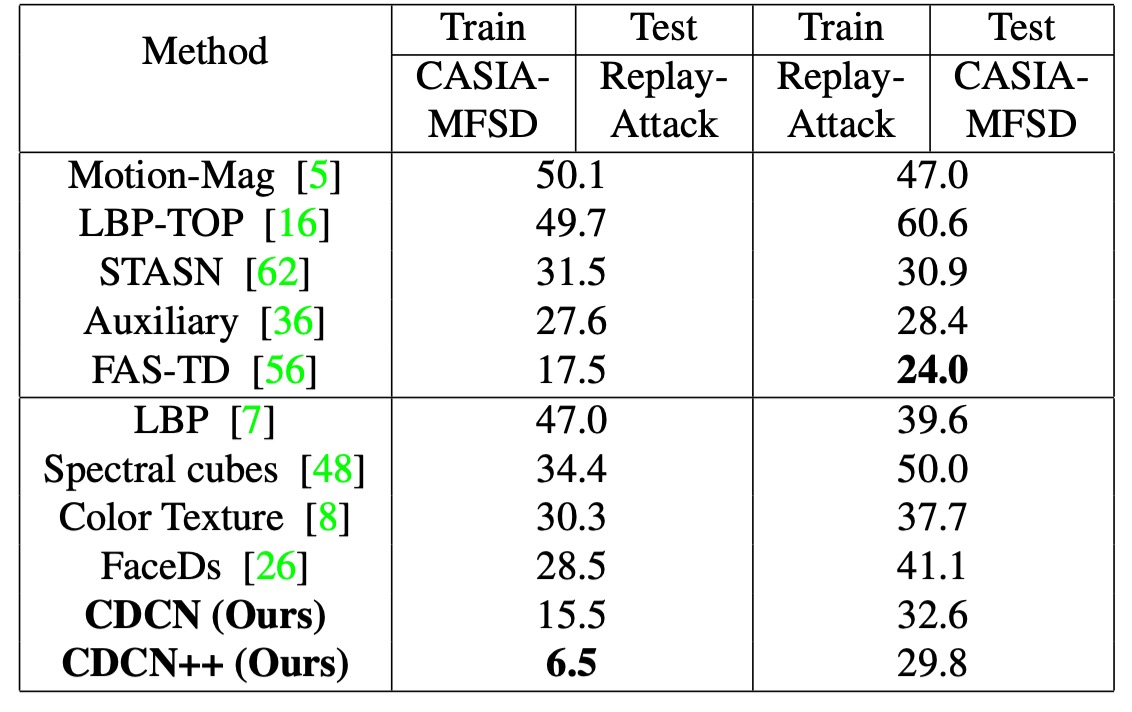

跨資料集的泛化能力

cross-dataset

本研究在面對陌生攻擊型態(SiW-M 共 13 種攻擊)以及跨資料庫的情境下,CDC 架構依舊展現了優秀的泛化能力。

在 CASIA-MFSD → Replay-Attack(CR)中,CDCN++ 的 HTER 僅 6.5%,較過去最先進方法降低了約 11%。此結果印證了「局部梯度差分」對應付未知環境、未知偽裝時的穩定性。

分析與可視化

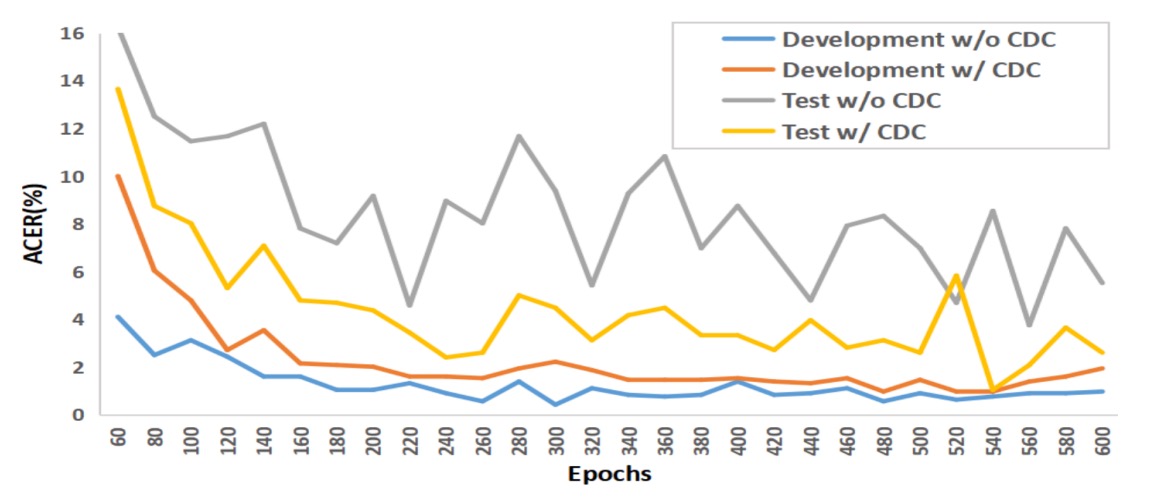

analysis

上圖為作者在 OULU-NPU Protocol-1 中的實驗結果。

原始的卷積操作很容易在訓練集上過擬合,但在測試集上表現不佳;而 CDC 模型的訓練集曲線與測試集曲線幾乎平行,展現出對不同光照、環境轉換的抗干擾能力。

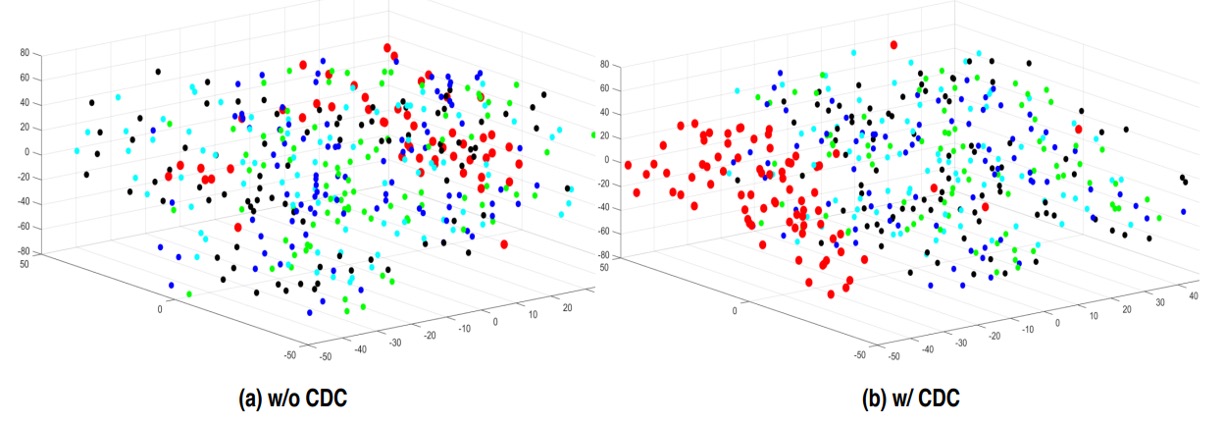

tsne

作者進一步利用 t-SNE 可視化 CDC 前後的特徵分佈。相較之下,CDC 能讓真人與假臉的表示更明顯群聚,反映其能更有效「分離」臉部真偽。

結論

這篇論文的核心假設,是一種極具象徵性的手工解耦:

假象,應該會在局部梯度中留下異常。

這既是一種設計上的簡化,也是一種直覺上的觀察。

如果真實的臉是連續的、細膩的、有立體深度的,那麼被重製的偽裝,無論如何總會在邊緣、紋理、反射處,出現某種「差」。

CDC 所做的,不過是將這樣的差異提取出來,用一種可控、可解釋的方式,嵌入卷積操作本身。從這個角度看,它是對 spoof trace 的人工定義式特徵解耦,比起後來自動分離潛變因的架構來得原始,但也更具方法論意識。

這種「先解耦,再辨識」的技術態度,後來在風格轉換、特徵分離、跨域泛化中被不斷重複,只是形式變了,初衷被包裝成更漂亮的術語。

而 CDC,就是那個試圖去描摹「差異形狀」的早期工具之一。
