修復 Markdown PDF Mermaid 匯出錯誤

如果你想把 Markdown 文件轉成 PDF，那大概會找到幾個常見的工具。

我自己是在 VS Code 上使用 Markdown PDF 擴展來匯出 PDF。

Markdown PDF​

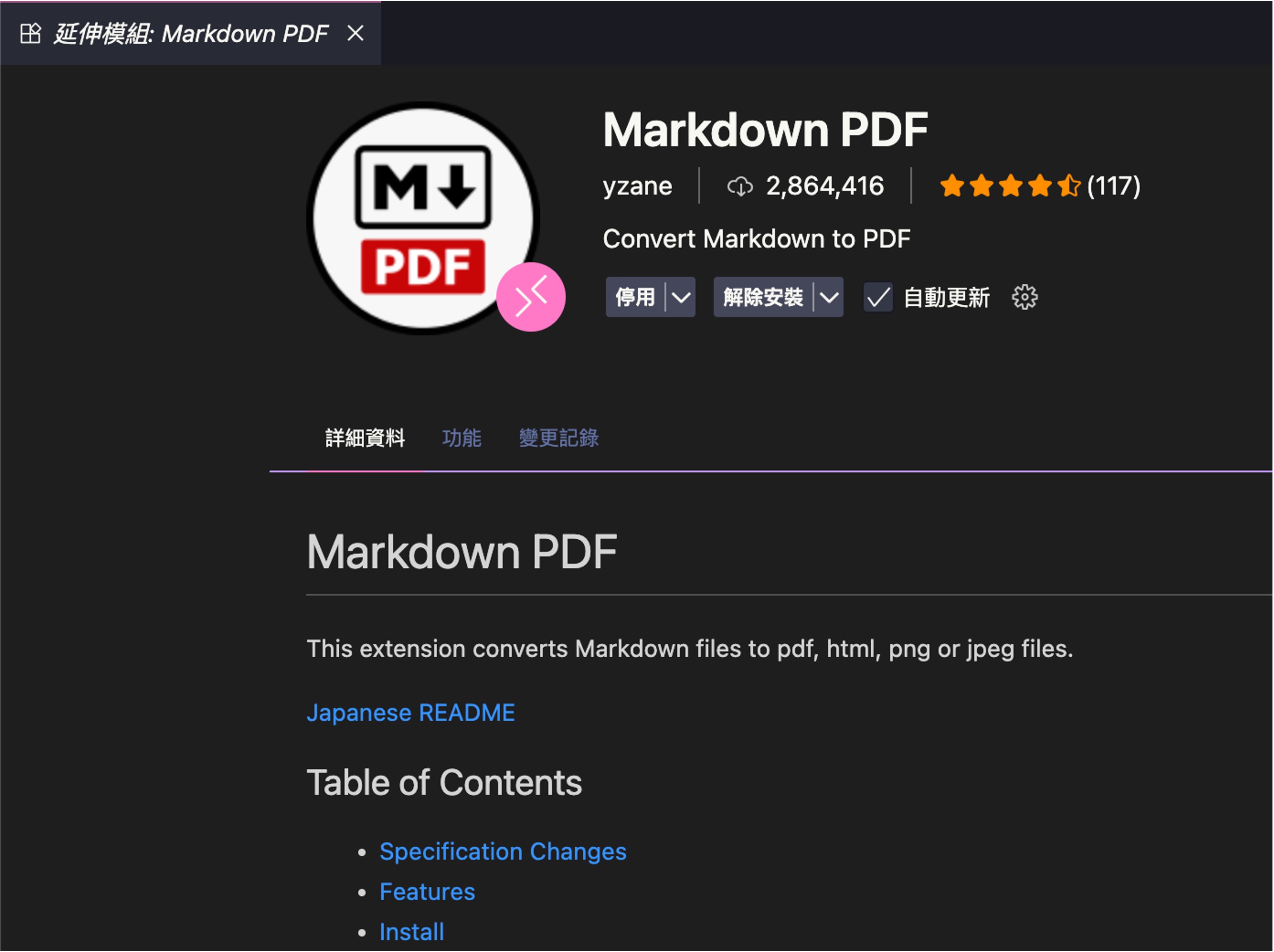

這個套件在我系統上長這樣：

Markdown PDF 優點在於：

• 直接呼叫 VS Code 的 Command Palette → “Markdown PDF: Export (pdf)” 即可產生 PDF，支援 HTML / PNG / JPEG 等多種輸出格式。
• 內建 puppeteer，能夠在無頭 Chrome 中渲染 HTML → PDF，因此數學式（KaTeX）、程式碼區塊高亮與 CSS 佈景都能完好保存。
• 允許自訂 Mermaid Server URL，這也是下面修復匯出錯誤的關鍵。

安裝後會在 settings.json 多出若干屬性，本篇聚焦 markdown-pdf.mermaidServer。

Mermaid 匯出錯誤​

當 Markdown 內含以下語法：

graph TD
    A --> B
    A --> C
    B --> D
    C --> D

我借用一下本網站的基礎功能，把上面這一段渲染成 Mermaid 圖表，會長這樣：

在使用上，其實一切正常，VS Code 預覽面板沒有任何錯誤，但 匯出 PDF 可能出現兩種情況：

1. 完全沒反應：原本的 Mermaid 區塊在 PDF 中被解析為純文字，沒有圖表渲染。

   graph TD
       A --> B
       A --> C
       B --> D
       C --> D


2. 炸彈圖示＋空白頁：PDF  內只看得到 “💣” 或整頁空白，Mermaid 文字原樣出現。

我查了一下相關資料，大概的原因是 Markdown PDF 與最新版 Mermaid 之間的 相容性衝突。

自 Mermaid 10.4.0 起，官方改用 ES Module 發佈，舊版 puppeteer evaluate()  注入腳本無法正確執行，導致 “syntax error in text” 與空渲染現象。

解決方案​

先講結論。

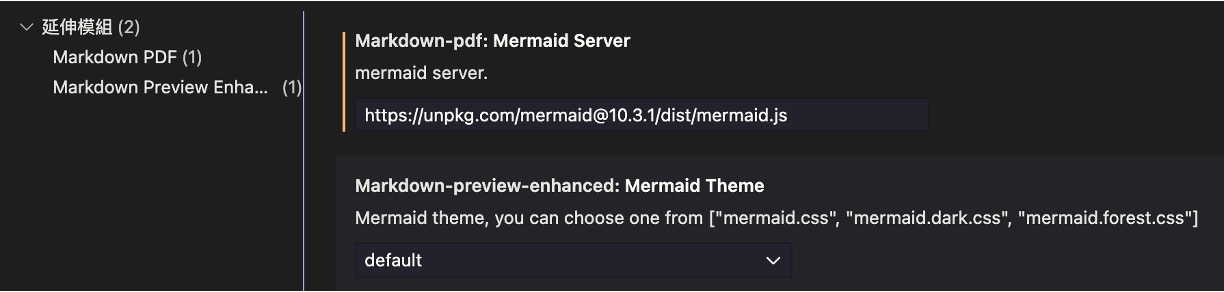

到設定頁面中，找到 markdown-pdf.mermaidServer，將其指向 Mermaid 10.3.1 的版本，如下圖：

把原本預設的網址：

https://unpkg.com/mermaid/dist/mermaid.min.js

取代成：

https://unpkg.com/mermaid@10.3.1/dist/mermaid.js

其他版本可行嗎？​

我在 Github 翻了好一陣子，有找到幾個相關的 issue，像是：

• Markdown-pdf: Mermaid Server VSCode URL no longer resolves #312
• [BUG] Mermaid Diagrams Not Rendered in Exported PDF #342

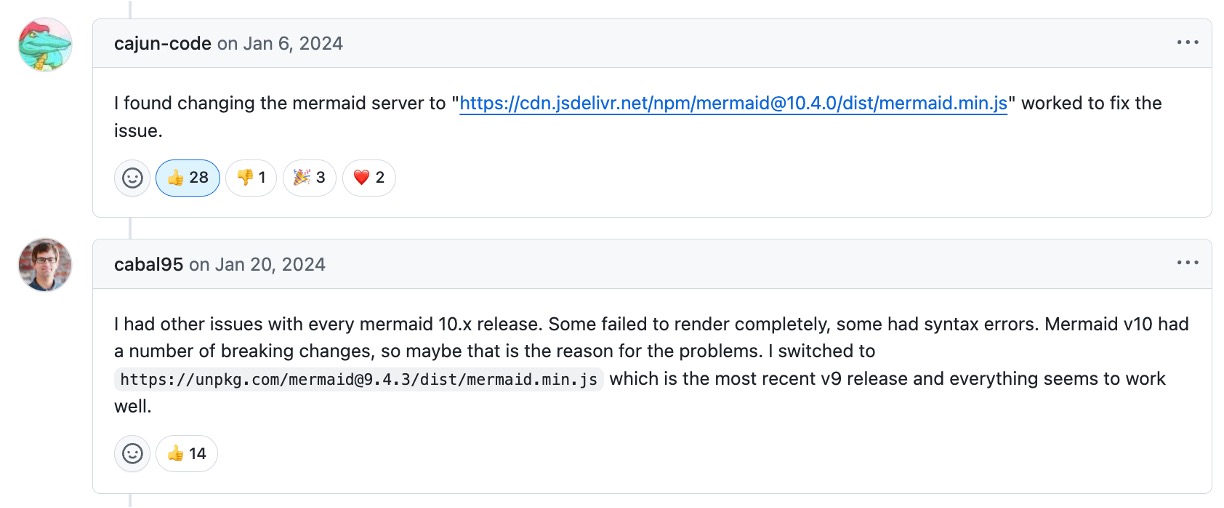

以下兩則是蠻多人推薦的解決方案：

但經過我自己測試，只有 10.3.1 版本能正常轉換我所有圖表，包含 Graph、sequenceDiagram、gantt 這三種。至於其他圖表格式，像是 classDiagram、stateDiagram 等，可能需要你自己嘗試。

最後，如果你有什麼好方法或其他版本的成功經驗，歡迎在留言區告訴我。
